Kaçak Akım Rölesi (RCD): Topraklama Sistemlerine Göre Doğru, Yanlış ve Gereksiz Kullanım

Endüstriyel makinelerde kaçak akım rölesi (RCD) konusu, sahada en çok yanlış anlaşılan elektriksel emniyet başlıklarından biridir.

Bir tarafta “her makinede RCD olmak zorunda” yaklaşımı, diğer tarafta ise “RCD gereksiz, sorun çıkarıyor” görüşü vardır. Gerçekte ise doğru cevap, makinenin beslendiği topraklama sisteminde ve standartların tanımladığı arıza koruma yöntemlerinde yatmaktadır.

Bu yazıda, EN 60204-1 Ek A ve IEC / HD 60364 yaklaşımı temel alınarak, RCD’nin nerede zorunlu, nerede alternatif, nerede gereksiz ve nerede hatalı olduğu netleştirilecektir.

RCD(Residual Current Device), elektrik çarpmasına karşı otomatik açma (fault protection / additional protection) sağlamaktadır.

Dolayısıyla RCD gerekliliği, makinenin riskine değil, besleme sisteminin topraklama tipine bağlıdır.

TT Sistemlerde RCD: Kural, İstisna Değil

TT topraklama sistemlerinde, makine gövdelerinin topraklanması tesisin kendi toprak elektrotları üzerinden sağlanırken, besleme kaynağının (trafo nötrünün) topraklaması bu sistemden bağımsızdır. Bu yapı nedeniyle faz ile makine gövdesi arasında bir arıza oluştuğunda, arıza akımı düşük empedanslı bir iletken yol üzerinden değil, toprak üzerinden kaynağa dönmek zorunda kalır. Toprağın elektriksel direncinin görece yüksek ve değişken olması, arıza döngü empedansını artırır ve buna bağlı olarak arıza akımının seviyesi düşer.

Düşük seviyedeki bu arıza akımı, çoğu durumda sigorta, MCB veya MCCB gibi aşırı akım koruma cihazlarının gerekli sürede açmasını sağlayacak büyüklüğe ulaşamaz. Sonuç olarak besleme otomatik olarak kesilemez ve makine gövdesi üzerinde tehlikeli dokunma gerilimi oluşmaya devam eder. Bu durum, özellikle sabit metal gövdeli endüstriyel makinelerde ciddi bir elektrik çarpması riski anlamına gelir.

Bu nedenle EN 60204-1 standardı, TT sistemler için arıza koruması yaklaşımını net bir şekilde tanımlar. Standardın Ek A.2.2.1 maddesinde açıkça belirtildiği üzere, TT sistemlerde arıza koruması genel olarak kaçak akım rölesi (RCD) kullanılarak sağlanmalıdır.

Özetle, TT sistemlerde RCD kullanımı bir tercih ya da ek bir önlem olarak değil, faz–gövde arızasında otomatik açmanın güvenilir şekilde sağlanabilmesi için temel ve pratik bir gereklilik olarak değerlendirilmelidir. Bu nedenle TT sistemlerde RCD, standart bakış açısıyla kural, RCD’siz çözümler ise ancak özel şartlar sağlandığında mümkün olabilecek istisnalar olarak ele alınır.

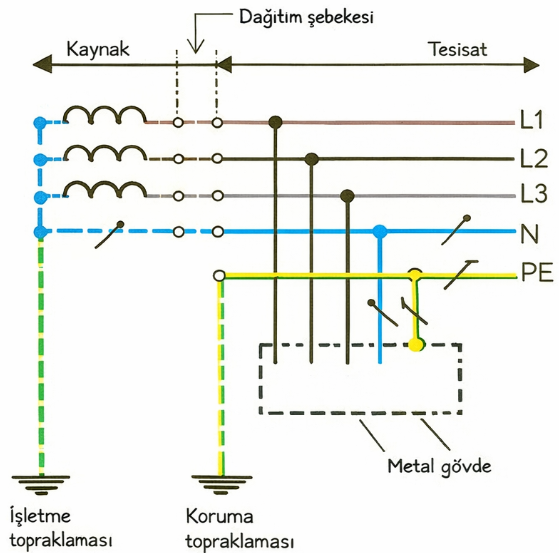

TT Topraklama Sistemi

TT Sistemlerde RCD’siz Çözüm Mümkün mü?

EN 60204-1 standardı, TT sistemlerde arıza koruması için kaçak akım rölesini genel ve beklenen çözüm olarak tanımlamakla birlikte, teorik olarak bir alternatif yönteme de kapı aralar. Buna göre, arıza koruması aşırı akım koruma cihazları (sigorta, MCB veya MCCB) kullanılarak da sağlanabilir. Ancak bu yaklaşımın kabul edilebilir olabilmesi için, faz–gövde arızası durumunda oluşan arıza döngü empedansının (Zₛ) yeterince düşük olduğunun kalıcı ve güvenilir biçimde ölçümle kanıtlanması gerekir.

Bu şart, yalnızca anlık bir ölçümle değil, tesisin işletme koşulları boyunca geçerli olacak şekilde sağlanmalıdır. Oysa pratikte endüstriyel tesislerde topraklama direnci; mevsimsel değişimler, nem oranı, zemin yapısı, elektrotların durumu ve tesis genişlemeleri gibi birçok etkene bağlı olarak sürekli değişkenlik gösterir. Bu nedenle arıza döngü empedansının her koşulda yeterince düşük kalacağını garanti etmek çoğu zaman mümkün değildir.

Bu belirsizlik, aşırı akım koruma cihazlarının faz–gövde arızasında gerekli sürede açmasını güvenilir olmaktan çıkarır. Sonuç olarak, teoride mümkün görünen bu çözüm, sahadaki gerçek koşullar altında uygulanabilir ve sürdürülebilir bir yöntem olmaktan uzaklaşır.

Bu nedenle TT sistemlerde RCD kullanımı, uygulamada fiilen zorunlu hale gelmektedir. Standart bakış açısıyla ifade etmek gerekirse, RCD’siz çözüm teorik bir alternatif olarak tanımlanmış olsa da, pratikte TT sistemler için güvenilir ve kabul edilebilir arıza koruması neredeyse her zaman RCD ile sağlanmaktadır.

TT Sistemlerde En Sık Yapılan Hata

TT sistemlerde en sık karşılaşılan yanlışlardan biri, bu topraklama tipine sahip her makinede mutlaka 30 mA kaçak akım rölesi kullanılması gerektiği varsayımıdır. Özellikle inverterli, servo sürücülü ve EMC filtreleri içeren makinelerde, ana besleme hattına 30 mA RCD uygulanması çoğu zaman sürekli ve gereksiz açmalara yol açmakta, bu durum da hem proses sürekliliğini hem de sistem güvenilirliğini olumsuz etkilemektedir.

Oysa EN 60204-1 standardının Ek A.2.2 bölümünde TT sistemler için tanımlanan arıza koruma yaklaşımı, RCD’nin anma kaçak akım değerinin keyfî olarak değil, topraklama koşullarıyla ilişkilendirilerek değerlendirilmesini öngörür. Standartta, TT sistemlerde dokunma geriliminin sınırlandırılmasına yönelik temel ilişki şu şekilde ifade edilir:

Rₐ × IΔn ≤ 50 V

Burada Rₐ; toprak elektrodu direnci ile erişilebilir metal parçalara giden koruyucu iletkenlerin direncinin toplamını, IΔn ise RCD’nin anma kaçak akım değerini ifade eder. Bu formül, TT sistemlerde amaçlanan şeyin belirli bir RCD hassasiyetini zorunlu kılmak değil, dokunma geriliminin güvenli sınırlar içinde tutulmasını sağlamak olduğunu açıkça ortaya koyar.

Bu çerçevede, ana makine beslemesi için her durumda 30 mA RCD kullanılması teknik bir zorunluluk değildir. Rₐ değerinin düşük olduğu tesislerde, 100 mA veya 300 mA anma kaçak akımına sahip RCD’ler, EN 60204-1’in öngördüğü dokunma gerilimi şartını sağlayarak arıza korumasını güvenilir biçimde gerçekleştirebilir. Bu yaklaşım, özellikle inverterli sistemlerde yanlış açmaların önlenmesi açısından da daha uygun bir mühendislik çözümüdür.

TN, TN-S ve TN-C-S Sistemlerde RCD: Çoğu Zaman Gereksiz

TN topraklama sistemlerinin temel karakteristiği, faz–gövde arızası durumunda arıza akımının düşük empedanslı bir yol üzerinden kaynağa geri dönebilmesidir. TN-S ve TN-C-S sistemlerde makine gövdeleri, koruyucu iletken (PE) aracılığıyla doğrudan besleme kaynağına bağlanır. Bu sayede faz ile metal gövde arasında bir arıza oluştuğunda, arıza akımı toprak üzerinden değil, iletken bir PE hattı üzerinden akar ve kısa devreye yakın bir akım seviyesi oluşur.

Bu yüksek arıza akımı, sigorta, MCB veya MCCB gibi aşırı akım koruma cihazlarının hızlı ve güvenilir şekilde açmasını sağlar. Böylece besleme, standartlarda tanımlanan süreler içerisinde otomatik olarak kesilir ve tehlikeli dokunma gerilimi oluşmadan arıza giderilmiş olur. Bu koruma prensibi, IEC 60364 terminolojisinde Automatic Disconnection of Supply (ADS) olarak adlandırılır ve TN sistemlerin temel güvenlik yaklaşımını oluşturur.

EN 60204-1 standardı da bu yaklaşımı açıkça benimser. Standardın Ek A.1 bölümünde, TN sistemlerden beslenen makinelerde arıza korumasının aşırı akım koruma cihazları ile sağlanacağı belirtilir. Aynı bölümde, bu cihazların sağlaması gereken maksimum açma süreleri Tablo A.1’de tanımlanmıştır. Dikkat çekici olan nokta, bu bölümde kaçak akım rölesinin (RCD) zorunlu bir koruma elemanı olarak tanımlanmamış olmasıdır.

Bu durum, TN-S ve TN-C-S sistemlerde RCD’nin temel ve vazgeçilmez bir arıza koruma aracı olmadığı anlamına gelir. Eğer sigorta veya şalter, Tablo A.1’de belirtilen süreler içinde açmayı sağlıyorsa, elektrik çarpmasına karşı koruma RCD kullanılmadan da standartlara uygun şekilde gerçekleştirilmiş kabul edilir.

Özetle, TN-S ve TN-C-S sistemlerde RCD kullanımı çoğu durumda teknik bir zorunluluk değildir. RCD, bu sistemlerde ancak prizler, taşınabilir ekipmanlar veya ek koruma gerektiren özel uygulamalar söz konusu olduğunda gündeme gelir. Sabit, pano beslemeli ve açma süreleri sağlanan makinelerde ise RCD kullanımı, standart gereği değil, ancak özel bir tasarım tercihi olarak değerlendirilebilir.

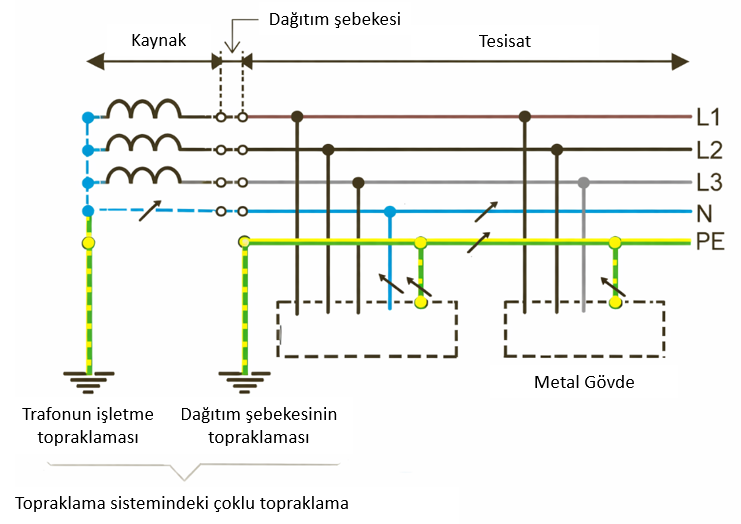

TN-S Topraklama Sistemi

TN-C Topraklama Sistemi

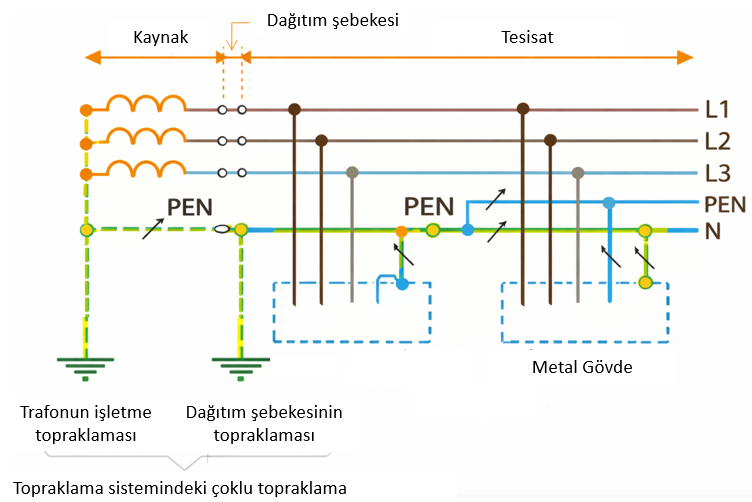

TN-C-S Topraklama Sistemi

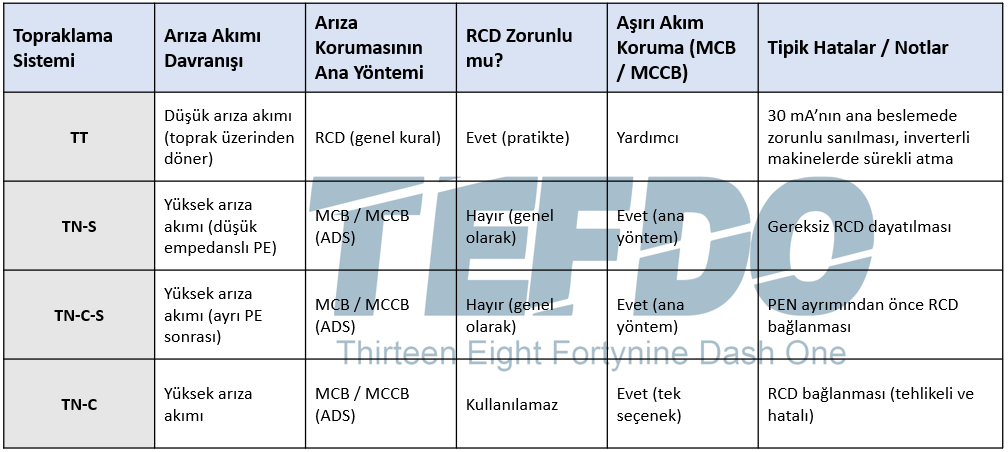

TN-C Sistemlerde Kritik Not

TN-C topraklama sistemlerinde, koruyucu iletken (PE) ile nötr iletkeni (N) ayrı değildir; her ikisi tek bir PEN iletkeni olarak birleştirilmiştir. Bu yapı, günümüz endüstriyel makine güvenliği açısından önemli sınırlamalar içerir. Özellikle kaçak akım rölelerinin (RCD) çalışma prensibi, faz ile nötr arasındaki akım dengesizliğini algılamaya dayandığından, PE ve N’nin birleşik olduğu TN-C sistemlerde RCD kullanımı teknik olarak mümkün değildir.

Bu durum, TN-C sistemlerin elektrik çarpmasına karşı ek veya alternatif koruma çözümleri açısından ciddi bir kısıt oluşturmasına neden olur. Aynı zamanda PEN iletkeninde meydana gelebilecek bir kopukluk, makine gövdeleri üzerinde tehlikeli gerilimlerin oluşmasına yol açabileceğinden, TN-C sistemler modern güvenlik yaklaşımıyla bağdaşmaz.

Bu nedenlerle TN-C topraklama sistemi, güncel makine beslemelerinde tercih edilmez. Uygulamada, makine beslemesi yapılmadan önce PEN iletkeni ayrılarak TN-C-S sistemine dönüştürülür veya mümkünse baştan itibaren TN-S sistemi kullanılır. Bu dönüşüm, hem standartlara uyumu kolaylaştırır hem de RCD gibi ilave koruma önlemlerinin uygulanabilmesini mümkün kılar.
